内外気切り替えユニット 代替ギア 取付マニュアル





ユニットはかなり取り出しにくいところにあるのでDIYが難しいなと思ったら
迷わずショップさんへ依頼してくださいね。


 グローブボックスを外します。
 そしててエアコン吹き出し口のルーバーも外します。
 ルーバーはネジとか無いので力ずくで引っ張り出します。
 ツメが割れる場合があるので
 あらかじめ暖房を強めに効かせておいて温めておくほうがいいかも。

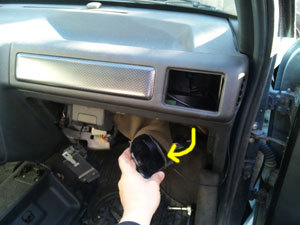

 ルーバーが外れたら中のダクトをこれまた力ずくで押し下げます。

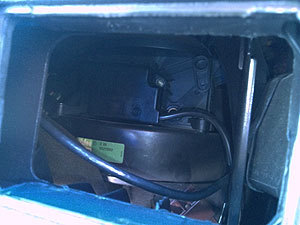

 ルーバーから覗き込むと奥にユニットが見えます。

 ビス2本とカプラーを外せば取り出せるのですが、

 奥のビスは全長の短いドライバーでしか手が入りません(^^;。














 私はラチェットのパーツを組み合わせて使いました。

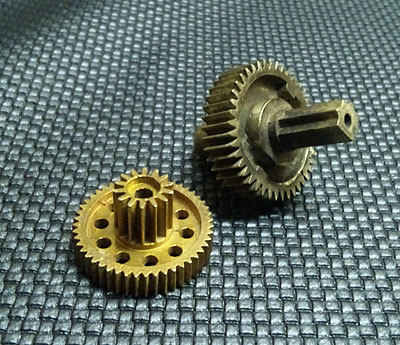

ギア大のほうはそれ用のパッキンが着いてますのでそのまま使ってください。

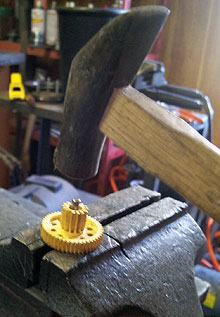

ギア中はピンを打ち変えてそのまま組みなおします。
双方のギアは方向性がありますので画像の合いマークなどを参考にしてください。


装着後はまず通電させて開閉をチェックしてください。


うまく開閉できたらOK。
